| JT Ez Joint Инструкция по монтажу фитингов. Январь 2022 | |
Монтаж / Демонтаж фитингов серия К

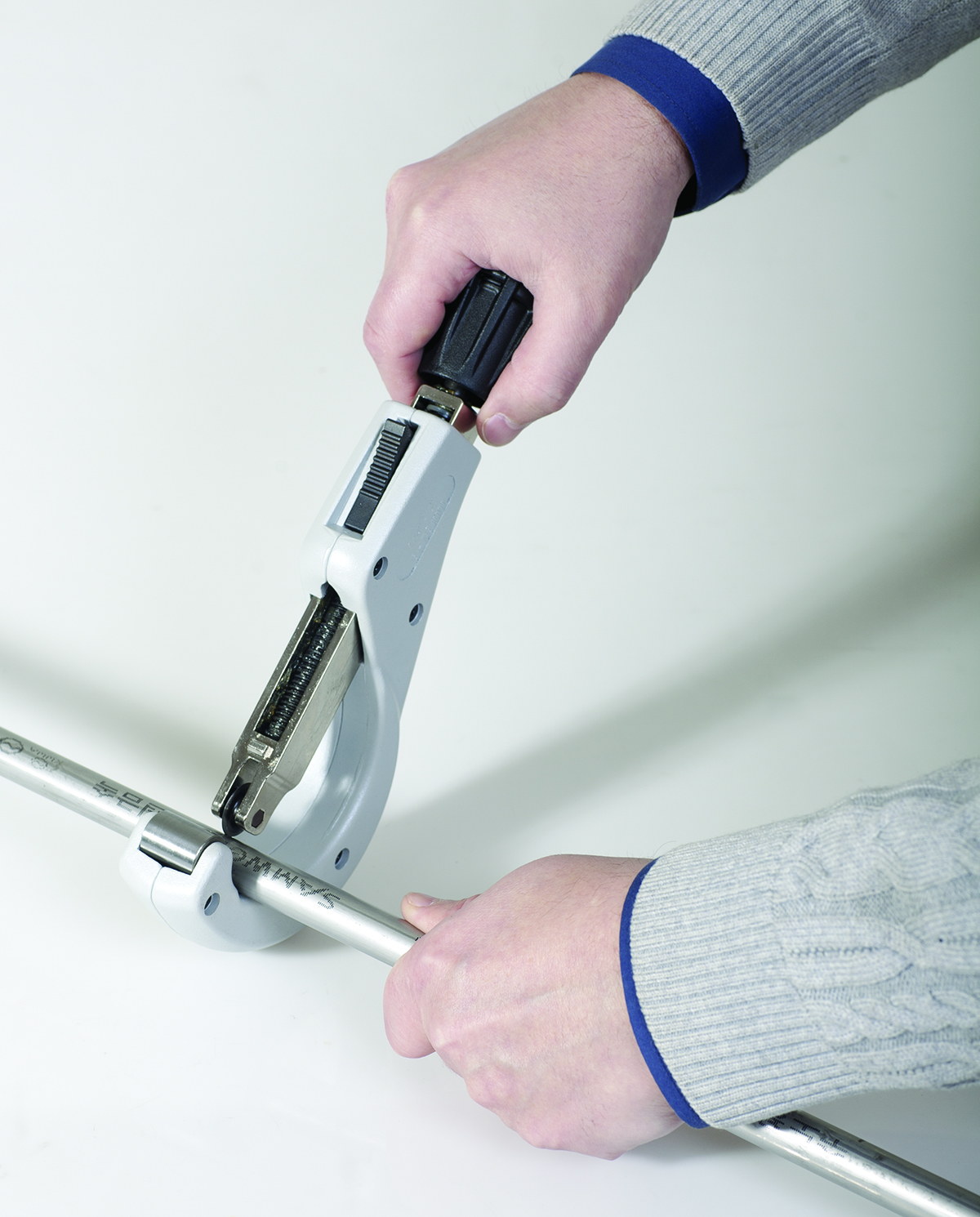

| Отрезать трубу с помощью роликового трубореза. Особенностью труб Ez Joint - мягкость по сравнению с традиционными нержавеющими трубами. Благодаря этому свойству после отрезания роликовым труборезом труба не требует дополнительной обработки. Труба на месте среза имеет завальцованную форму и полностью готова к монтажу. Допускается использование других режущих инструментов, таких как ножовки, углошлифовальные машинки. В этом случае следует удалить заусенцы. Оставшиеся заусенцы могут повредить уплотнительное кольцо внутри фитинга |  |

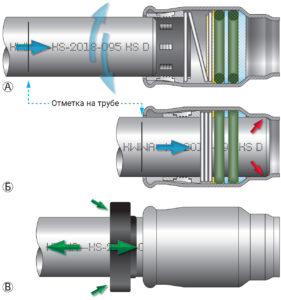

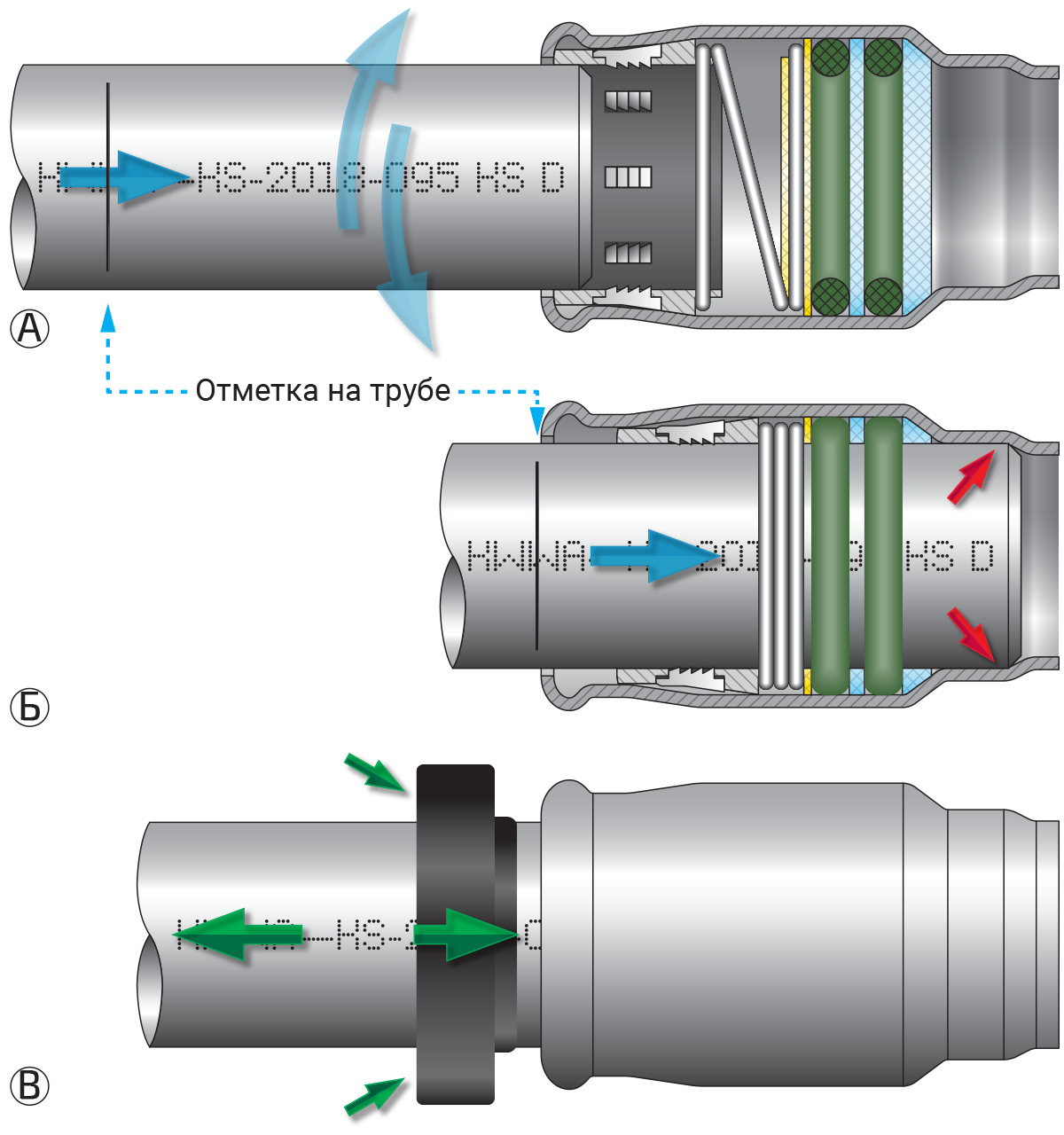

| А. Вставить трубу в фитинг. При этом рекомендуется немного проворачивать трубу в фитинге, понижая усилия при введении. Б. Труба должна пройти через два кольца и упереться в ограничитель (обозначен красными стрелками). Распространённая ошибка — труба вставлена только до уплотнительных колец. Поэтому после вве-дения трубы следует контролировать положение сделанной на трубе отметки В. Для демонтажа соединения следует упереть специальный съёмник в торец фитинга, сдвинув цангу внутрь и потянуть трубу в противоположном от фитинга направлении. |  |

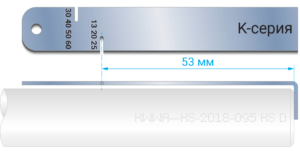

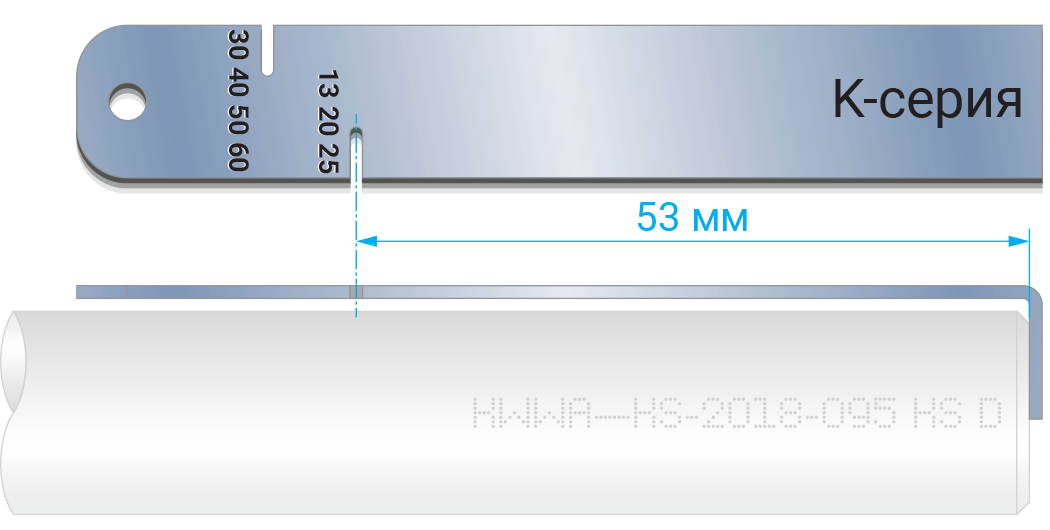

| Для надежности используйте специальный маркировщик для труб, чтобы контролировать глубину ввода трубы в фитинг. Если труба не будет вставлена до конца, то соединение может быть негерметичным после подачи давления. |  |
Монтаж / Демонтаж фитингов серии J
Порядок подготовки трубы аналогичен подготовки для серии K

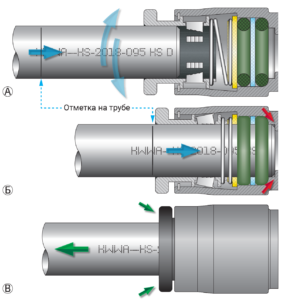

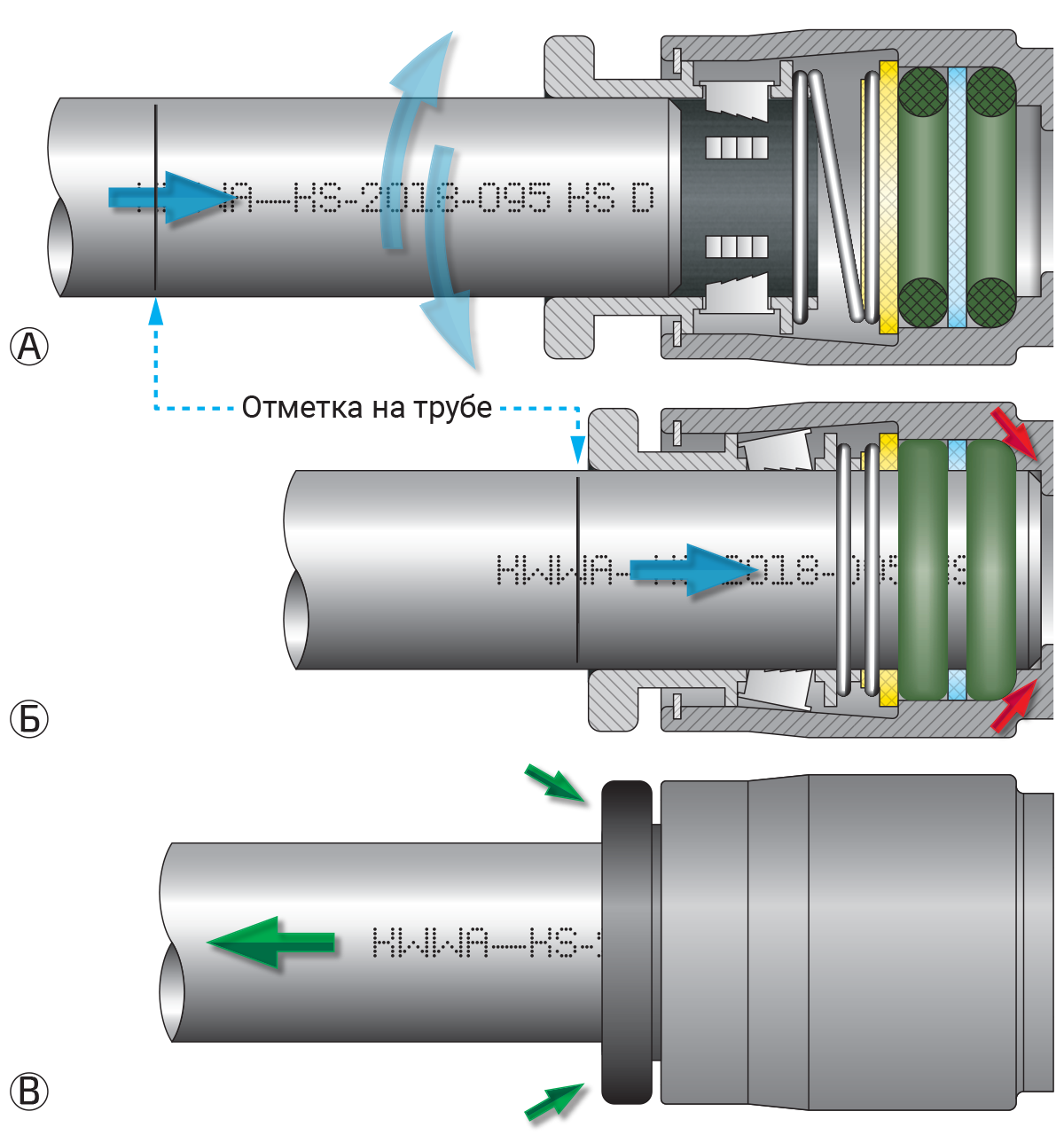

| А. Вставить трубу до упора в фитинг. При этом рекомендуется немного проворачивать трубу в фитинге, понижая усилия при введении Б. Труба должна пройти через два кольца и упереться в ограничитель (обозначен красными стрелками). В. Для демонтажа соединения следует прижать цангу к корпусу и потянуть трубу в противоположном от фитинга направлении. |  |
|---|
