Что такое Push-Fit?
Push-Fit, если дословно переводить с английского, состоит из двух слов:
- Push — толкать, давить, нажимать.
- Fit — сокращенно от fitting (фитинг).
В нашем случае это движение трубы внутрь фитинга, результат которого — герметичное соединение.
История создания
В основе этого соединения лежит принцип цангового карандаша, знакомого старшему поколению с детства, где грифель удерживается металлическими зубчиками, которые разжимаются и сжимаются при помощи нажатия на кнопку на карандаше. Поэтому применительно к технологии Push-Fit (пуш-фит) часто можно слышать также термин «цанговое соединение».
Первые цанговые соединения (Push-Fit) были разработаны компанией John Guest (Великобритания) более 60 лет назад. Изначально такие соединения были разработаны для использования в линиях сжатого воздуха. В настоящее время невозможно представить пневматические соединения без технологии Push-Fit.
Затем эти соединения стали широко использовать в системах очистки воды и раздачи напитков. Нет ни одного производителя бытовых фильтров для воды, который бы не использовал этот принцип соединения. Как и для пневматических соединений, в системах очистки воды push-fit является общепризнанным мировым стандартом герметичного соединения.
Push-Fit для систем водоснабжения и отопления появился в 1987 году. Идея использования цанговых соединений для водоснабжения и отопления тесно связана с рынком трубопроводов в Великобритании. Как известно, классическим материалом всех труб и соединений является медь, которая имеет более чем столетнюю историю. Сама медь имеет много положительных качеств в этом применении. Однако, эти соединения требуют хороших навыков и пайки при монтаже, что являлось существенным недостатком. Одним из качеств меди является её мягкость. Эта особенность даёт возможность идеального приложения технологии «цангового карандаша» чтобы надёжно удерживать фитинги на трубе. Жёсткие нержавеющие зубчики, расположенные в цанге фитинга, вгрызаются в относительно мягкую поверхность трубы.
Описанный выше принцип удержания трубы свойственен классической системе Push-Fit. Успех этого принципа соединения дал огромный толчок для развития аналогов на рынке. Так, на рынке бытовых систем очистки воды, наиболее крупного рынка, где применяются данные технологии соединения, название компании John Guest (Джон Гест) стало нарицательным. И такие соединения стали называть «джон гестами».
Принцип соединения

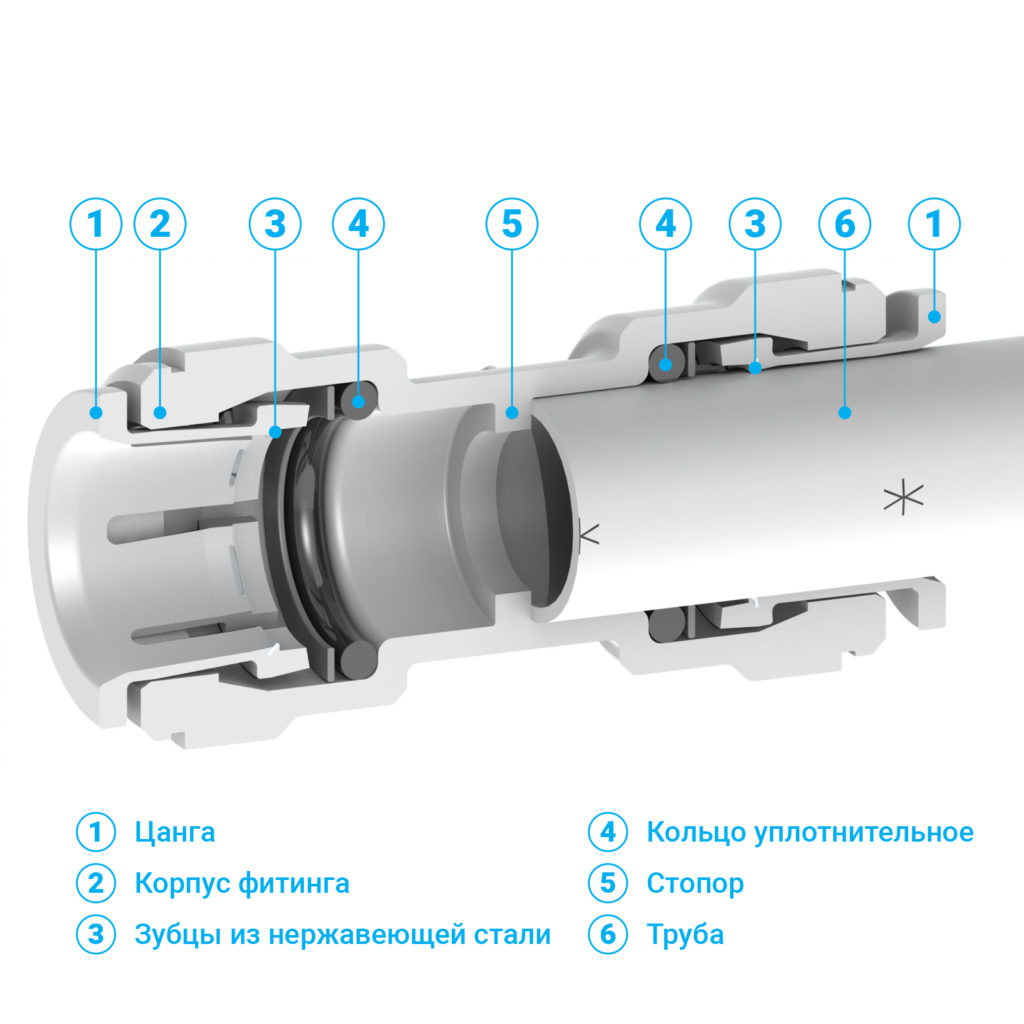

В основе классического пуш-фита лежит максимальная простота монтажа трубы и фитинга, при помощи одного действия — введения трубы в фитинг. При этом труба проходит сквозь цангу с зубчиками из нержавеющей стали, которые не дают ей выскользнуть из фитинга. Далее она проходит через уплотнительное кольцо, уплотняющее трубу по наружному диаметру (не по внутреннему!), тем самым не заужая сечение трубы и фитинга.
Альтернативный Push-Fit
Практически каждый известный производитель трубопроводных систем для отопления и водоснабжения имеет в своем ассортименте фитинги с технологией Push-Fit.
- TECE logo
- Uponor RTM
- Henco Vision
- ELSEN Push
- Comap
Но в большинстве своем они имеют одно главное отличие — фитинг вставляется в трубу, а не наоборот.
Недостаток такой вариации пуш-фита состоит в том, что, вставляя фитинг в трубу (а не наоборот), мы получаем сильное заужение внутреннего сечения. Например, для трубы 20×2,8 мм внутренний диаметр составляет 14,4 мм. При введении фитинга в трубу внутреннее сечение в месте соединения может достигать уже 9 мм. Идет потеря 5,4 мм, то есть почти 40% при линейном сравнении, и до 60% при сравнении по площади сечения! Этот факт также является общим недостатком и для большинства систем, которые присутствуют на нашем рынке.
Другим недостатком является необходимость калибровки трубы после отрезания. Если труба будет овальной, то фитинг просто может не вставиться в трубу. Возрастает также и риск негерметичного соединения. При использовании металлополимерной трубы калибровка и снятие фаски является обязательным действием, что отражается на увеличении скорости монтажа. Сильно повышается также важность остроты трубореза.
Следующий недостаток пуш-фитов — это неразборность соединений. Собственного говоря, это является недостатком для всех соединений. Такие соединения по строительным правилам должны иметь доступ для обслуживания. Эти требования были введены много лет назад, потому что соединения, существующие на тот момент на рынке, были далеки от совершенства и имели обыкновения подтекать после отопительных сезонов или резких изменений температур внутри трубопровода. Расширение и сужение трубы вследствие перепадов температур невозможно было избежать, особенно когда уплотнение находится внутри трубы, а не снаружи. Наружное уплотнение трубы позволяет «подстраиваться» под физические процессы, происходящие с трубой при изменении температуры. Неразборность соединения в этом случае приводит к невозможности использовать фитинг повторно. При этом в большинстве случаев, если соединение потекло после монтажа, придётся не только заменить фитинг, но и отрезать конец деформированной трубы. А затем и нарастить вырезанный участок. Для фитингов JG Speedfit или Ez Joint фитинги можно использовать повторно, замена отрезка трубы не требуется.
В итоге мы имеем следующие недостатки:
- Сильное местное заужение внутреннего сечения (до 60%)
- Зависимость надежности соединения от качества обработки трубы после отрезания
- Дополнительное время на обработку трубы перед соединением
- Невозможность разбора соединения
- Невозможность повторного использования фитинга.
